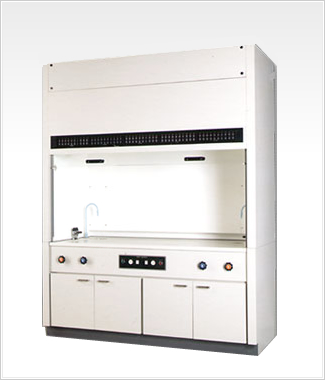

標準型ドラフトチャンバー

  • ・作業面を広く設計した基本的なタイプです。
  • ・本体はスチール製で耐薬焼き付け塗装を施してあります。
  • ・給排水、電気、ガスの一次側との接続は下台内で行い、保守点検が容易に行えます。
  • ・内部に特殊ガス用のニードルバルブ等を取付ける事も可能です。
  • ・エアカーテン・活性炭フィルター・スクラバーユニット等を組み合わせる事も可能です。(ドラフトチャンバーからの排気が有害物質を含む場合は、環境保全の観点から法や地域の特性によって求められる基準量以下に低減して排出する必要があります。)

作業面:ステンレス・エポキシ・鉛・グラサル、内装:ステンレスでの製作も行っています。

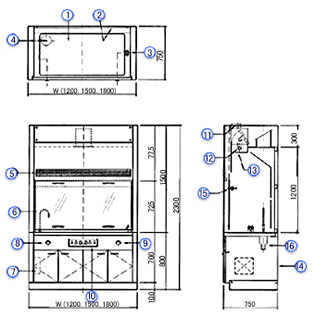

寸法図

1作業面<1> セラミック
2内装<1>
ノンアスベスト特殊樹脂ボード トレスバ 6t
3ガスコック<1>
卓上二ツ口 13A又はLpg用 (w1800・2ケ)
4給水栓<1>
グースネックカラン (w1800・2ケ)
5給気ギャラリー<1> ABS樹脂形成品
6バランス扉<1> 透明強化ガラス 6t
7電源BOX<1> 一次側電源投入入口
8給水ハンドル<1> W1800・2ケ
9ガスハンドル<1> W1800・2ケ
10操作パネル<1>
・電源ランプ ファンランプ 蛍光灯スイッチ
 ファンスイッチ
・コンセント ACT100V 15AE付 2ケ
11バランサー<2>
12蛍光灯<1>
W1200・20w/W1500・30w
W1800・40w
13透明硝子<1> 3t
14外装<1> SPCC(ボンデ鋼板)1.2t
15落下防止<2>
SUS製薬品焼付塗装仕上
16排水ポット<1> セラミック(W1800・2ケ)
