| ｜ドラフトチャンバー |
page：1 |
|
標準型ドラフトチャンバー |
← → |
作業面を広く設計した基本的なタイプです。
本体はスチール製で耐薬焼き付け塗装を施してあります。
給排水、電気、ガスの一次側との接続は下台内で行い、保守点検が容易に行えます。
内部に特殊ガス用のニードルバルブ等を取付ける事も可能です。
エアカーテン・活性炭フィルター・スクラバーユニット等を組み合わせる事も可能です。
（ドラフトチャンバーからの排気が有害物質を含む場合は、環境保全の観点から法や地域の特性によって求められる基準量以下に低減して排出する必要があります。）
|

 |
 |

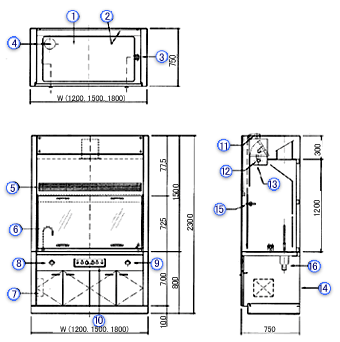

 破線部分拡大表示
作業面：ステンレス・エポキシ・鉛・グラサル、内装：ステンレスでの製作も行っています。
|
 |
| 1 |
作業面<1> ｾﾗﾐｯｸ |
| 2 |
内装<1>
ﾉﾝｱｽﾍﾞｽﾄ特殊樹脂ﾎﾞｰﾄﾞ ﾄﾚｽﾊﾞ 6ｔ |
| 3 |
ガスコック<1>
卓上二ツ口 13A又はＬｐｇ用 (w1800・・2ｹ) |
| 4 |
給水栓<1>
ｸﾞｰｽﾈｯｸｶﾗﾝ (w1800・・2ｹ) |
| 5 |
給気ｷﾞｬﾗﾘｰ<1> ABS樹脂形成品 |
| 6 |
ﾊﾞﾗﾝｽ扉<1> 透明強化ｶﾞﾗｽ6t |
| 7 |
電源BOX<1> 一次側電源投入入口 |
| 8 |
給水ハンドル<1> W1800・・2ｹ |
| 9 |
ガスハンドル<1> W1800・・2ｹ |
| 10 |
操作パネル<1>
・電源ランプ ファンランプ 蛍光灯スイッチ ファンスイッチ
・ｺﾝｾﾝﾄ ACT100V 15AE付 2ｹ |
| 11 |
バランサー<2> |
| 12 |
蛍光灯<1>
W1200・・20ｗ/W1500・・30ｗ
W1800・・40ｗ
|
| 13 |
透明硝子<1> 3ｔ |
| 14 |
外装<1> SPCC(ﾎﾞﾝﾃﾞ鋼板)1.2t |
| 15 |
落下防止<2>
SUS製薬品焼付塗装仕上 |
| 16 |
排水ポット<1> ｾﾗﾐｯｸ(W1800・・2ｹ) |
|
|
